Блочная автоматическая автозаправочная станция

Назначение - прием, хранение и отпуск топлива (светлых нефтепродуктов) в баки автомобильной и специальной техники; ведение учета количества выданного топлива.

Возможности БААЗС - возможность хранения и выдачи до 4-х видов топлива (дизельное топливо; бензины: АИ-80, АИ-92, АИ-95); за счет применения одно- двух- трех- и четырехпостовых топливораздаточных колонок (ТРК), что обеспечивает одновременную заправку нескольких единиц техники.

Отпуск топлива, его контроль и учет возможен в нескольких вариантах:

• Операторный режим - управление ТРК с операторной (отдельно стоящего диспетчерского пункта) за счет ввода информации по количеству отпускаемых нефтепродуктов с пультов дистанционного управления (ПДУ) ТРК.
• Безоператорный режим – предусмотрен при отсутствии оператора – отпуск осуществляется через считывающие электронные терминалы с карт-ридерами, непосредственно входящими в состав ТРК, по программируемым смарт - картам (микропроцессорным магнитным картам. Для выдачи топлива при отсутствии оператора автомобилям оперативных служб во внерабочее время.

Системы автоматизации технологических процессов обеспечивают:

• измерение объема топлива, принимаемого из автоцистерн (АЦ) и исключают перелив в секциях резервуаров;
• учет прихода и расхода нефтепродуктов, выгрузка отчетов и данных в компьютер оператора, их сохранение для исключения потерь информации при сбоях подачи электроэнергии;
• ведение непрерывного видеонаблюдения площадки БААЗС, регистрацию запрвляемого транспорта и возможность сохранения и хранения видеоинформации в течение заданного (необходимого) периода времени.
• работу систем автоматического пожаротушения и охранной сигнализации.

Состав основных блоков БААЗС:

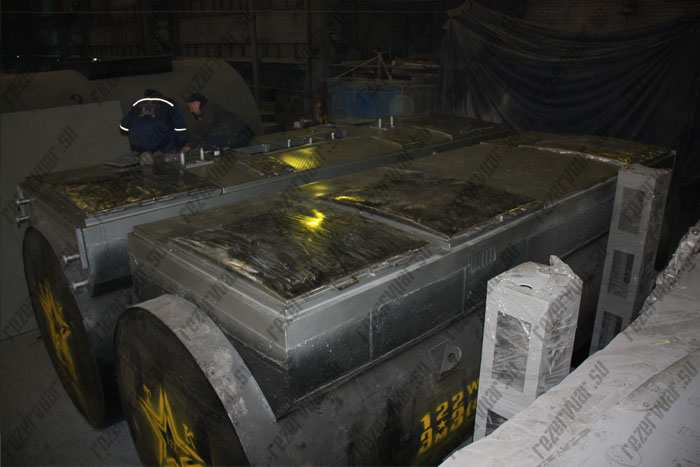

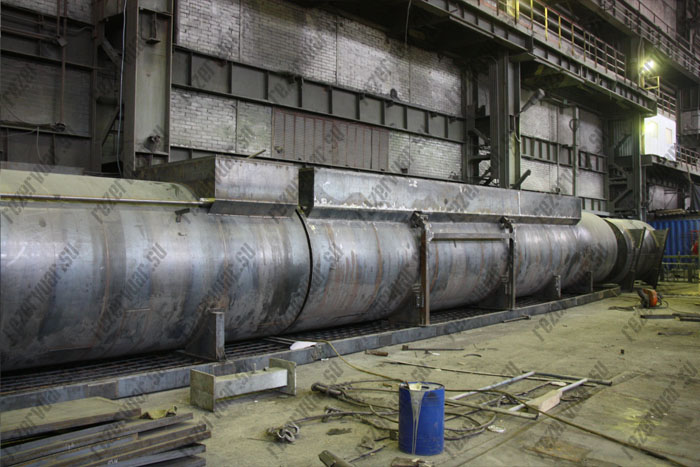

Резервуары подземные двустенные
(с возможностью разделения на отсеки (секции) для приема-хранения-отпуска нефтепродуктов, сбора аварийного пролива топлива и сбора ливневых стоков.



Резервуары устанавливаются на фундаментной плите, являющейся в дальнейшем основанием для конструкций БААЗС.

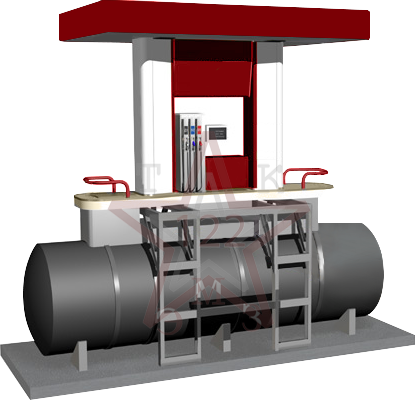

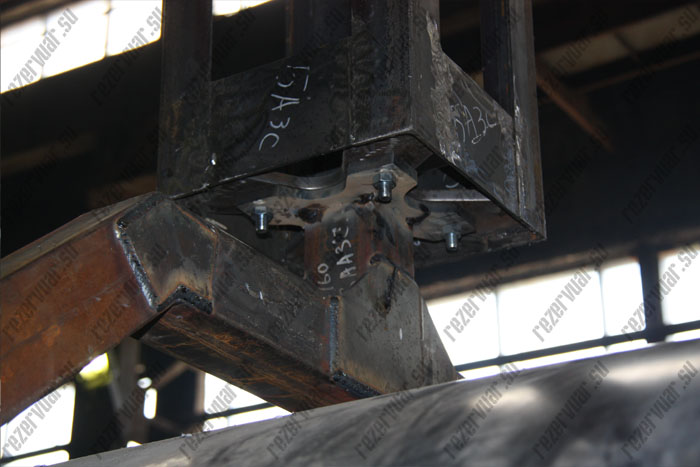

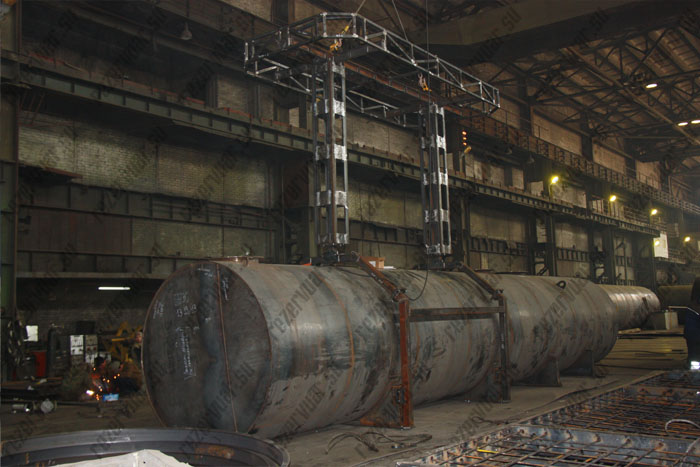

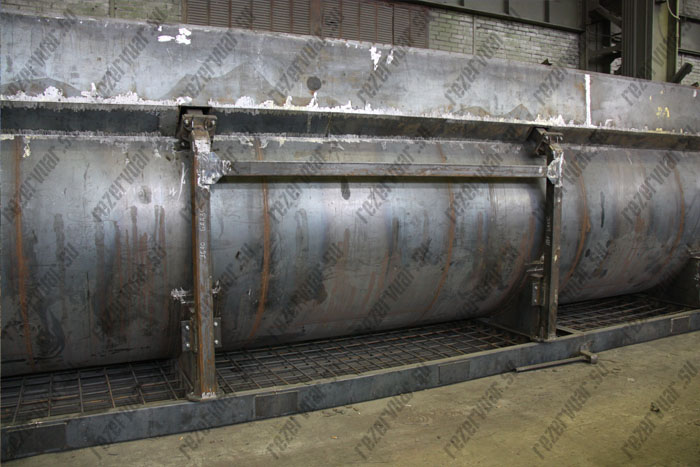

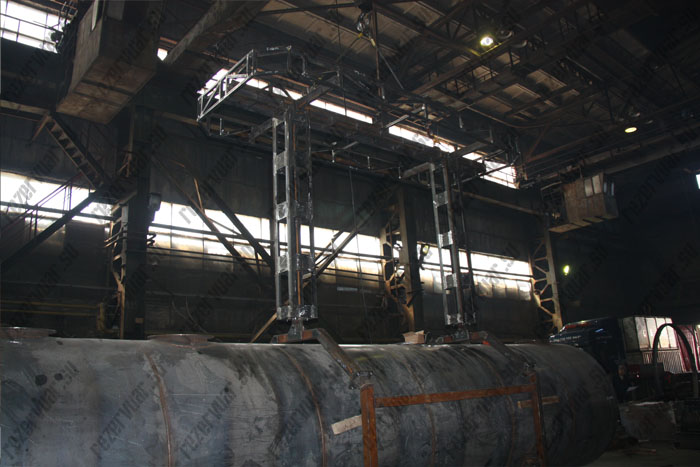

В составе БААЗС предусматриваются портальные П-образные конструкции, выполняющие роль фиксатора положения резервуаров в подземном положении.



Все узлы и приборы, устанавливаемые во взрывоопасной зоне, выполнены во взрывозащищенном исполнении.

Все программное обеспечение лицензировано предприятием-изготовителем.

Межстенное пространство резервуаров заполняется тосолом либо газообразным азотом. Герметичность емкостей контролируется датчиком нижнего уровня тосола с сигнализатором в случае применения тосола и газоанализатором в случае использования азота. В случае идентификации паров бензина и снижения концентрации газообразного азота подается светозвуковое оповещение на рабочее место оператора.



Наружная покрытие резервуаров выполняется в соответствии с ГОСТ 9.602-2005 «Сооружения подземные. Общие требования к защите от коррозии» ( весьма усиленный тип покрытия – резинобитумная мастика (2 слоя).



При заполнении каждой секции резервуара при сливе из АЦ предусмотрены автоматические ограничители налива при достижении 95% уровня.

Вместе с устройством ограничения налива на каждой секции резервуаров установлены уровнемеры.

В блок-модуле здания операторской предусмотрены программируемые сигнальные устройства, подающие светозвуковое оповещение при достижении уровня топлива 90% и 95% (максимальный уровень).

Материал исполнения крышек резервуаров - алюминиевый сплав

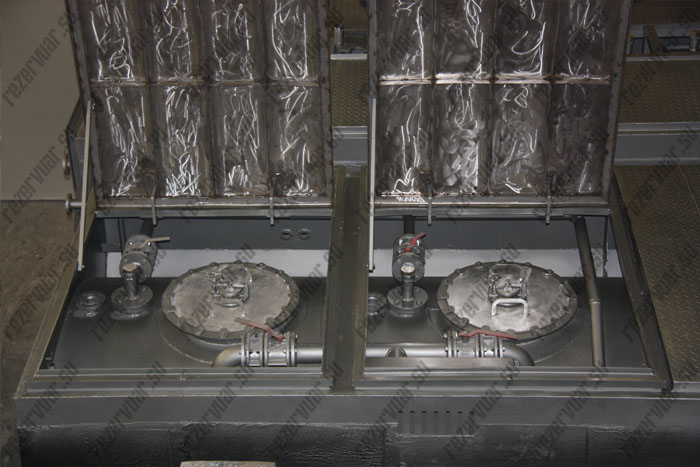

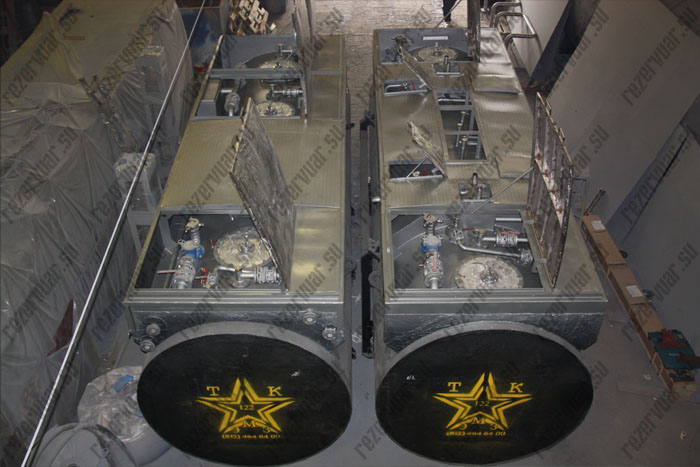

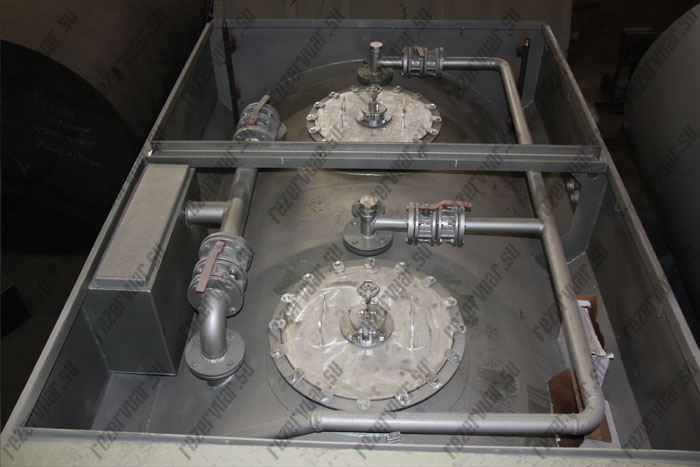

Все поверхности соприкасающихся металлических элементов, устанавливаемых на резервуаре, имеют антикоррозионное и искробезопасное покрытие, выполненное методом холодного цинкования. на резервуаре предусмотрена установка стандартного навесного оборудования (линия наполнения Ду-80 с клапаном отсечным поплавковым КОП-80, линия выдачи Ду-40 с огнепреградителем и обратным клапаном ОКН-40, люк замерный ЛЗ-80 с патрубком замерного люка ПЗЛ-80, линия деаэрации Ду50 с пневмоклапаном, совмещенным с огнепреградителем, фланцы для установки уровнемеров и пр.)

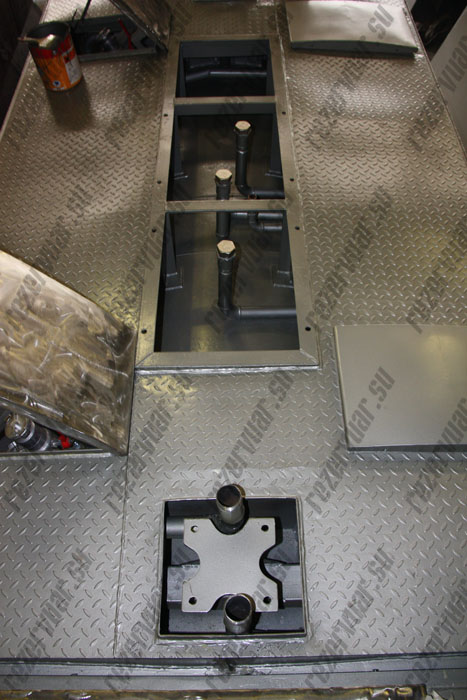

Внутри технологических отсеков установлены сливные топливопроводы и трубопроводы выдачи топлива через ТРК, трубопроводы системы деаэрации, электрические коммуникации, устройство заземления АЦ.
Слив нефтепродуктов из АЦ выполняется в качестве отдельных узлов наполнения для каждой из топливных секций резервуаров.
В составе технологического оборудования БААЗС также предусмотрена система рекуперации паров от АЗС в АЦ.
Отвод ливневых стоков от БААЗС производится в секции резервуаров, предназначенные для их непосредственного сбора.

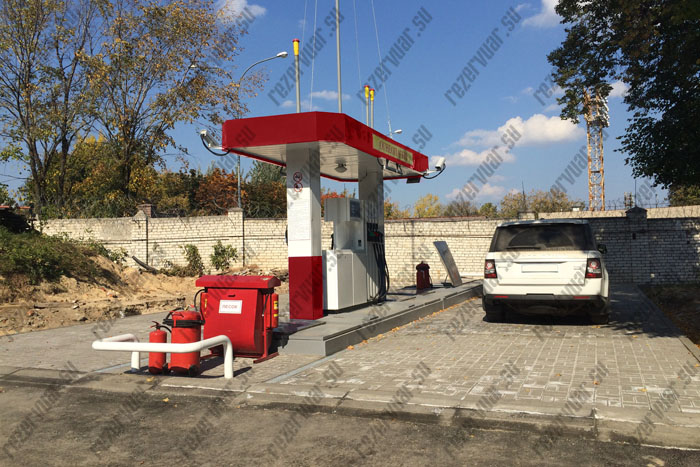

1.Навес и моноколонна навеса БААЗС.
Размеры навеса позволяют вести работу по заправке техники, исключая воздействие атмосферных осадков. Оборудуется освещение навеса выполнено (светильниками во взрывозащищенном исполнении с фотоэлектрическими датчиками (обеспечивающих автоматическое включение-отключение светильников), встроенными в потолок навеса).

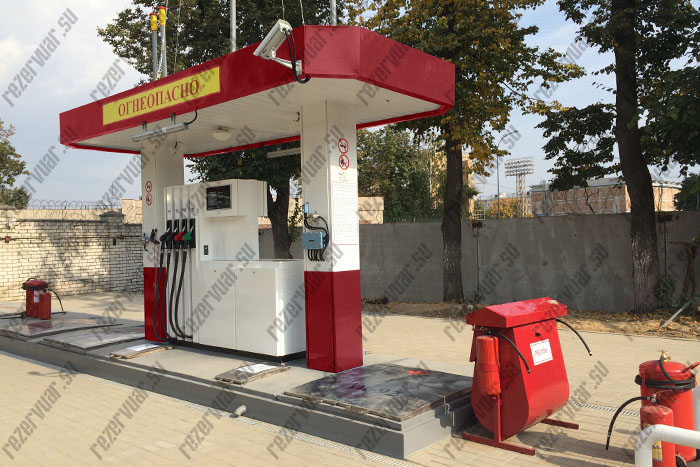

2.Заправочные островки с для установки ТРК (с ограждениями).
В состав заправочных островков входят : топливораздаточные колонки (далее ТРК технологические колодцы с резервуарным оборудованием и технологические колодцы для монтажа колонн навеса.

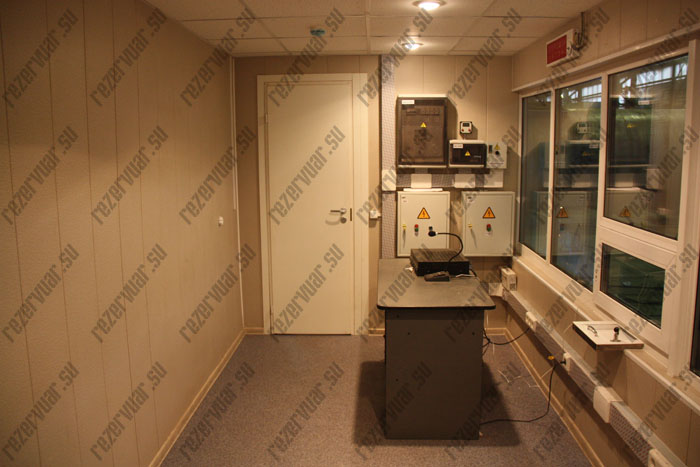

3.Блок-модуль здания операторной
(включает служебное место оператора (включает пульты ПДУ ТРК, персональный компьютер, болки сигнализаторов с дисплеями для отображения данных о температуре, плотности уровню топлива, силовой электрический шкаф, отдельное помещение для хранения и выдачи масел и смазок).

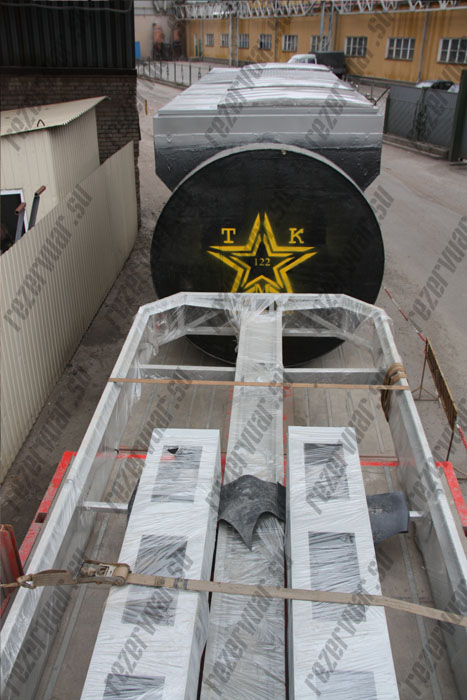

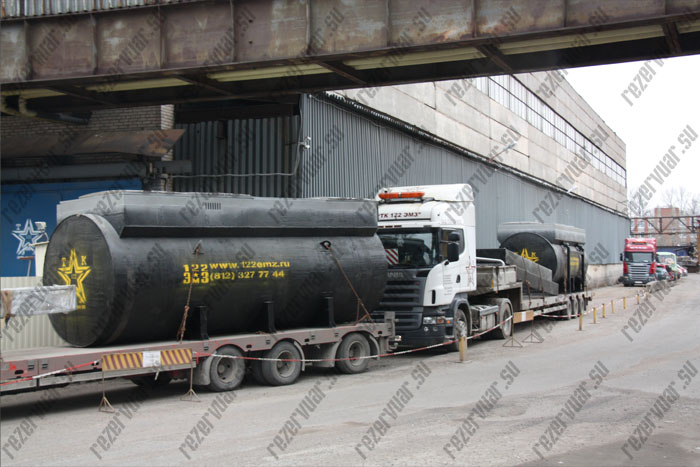

^*Примечание: конструктив вышеперечисленных блоков обеспечивает возможность перевозки блоков автомобильным транспортом за счет их габаритных, обеспечивающих их транспортировку к месту монтажа и дальнейшей эксплуатации без привлечения сопровождения и специального транспорта.

Перечень разрешительной документации для БААЗС:

• Межгосударственный стандарт ГОСТ 2.601-2013 «Единая система КД. Эксплуатационная документация» (резервуары)»;
• Технический регламент Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011), введенного решением Комиссии Таможенного союза от 18.10.2011 № 823;
• НПБ_111-98
• Федеральный закон от 21 июля 1997 г. № 116-ФЗ «О промышленной безопасности опасных производственных объектов»;
• Федеральный закон от 22 июля 2008 г. № 123-Ф3 «Технический регламент о требованиях пожарной безопасности»;
• Правила противопожарного режима в Российской Федерации (утверждено Постановлением Правительства Российской Федерации от 25 апреля 2012 г. № 390, введены приказом МЧС России от 31.05.2012 № 306);
• Нормы пожарной безопасности НПБ 105-03 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» (утверждены приказом МЧС РФ от 18 июня 2003 г. № 314);
• Свод правил 156.13130.2014 Станции автомобильные заправочные. Требования пожарной безопасности;
• Правила технической эксплуатации автозаправочных станций РД 153-39.2-080-01.

Примечание*

• Разработка проекта БААЗС ведется Заказчиком. Проект привязан к конкретной площадке с учетом инженерно-геологических изысканий.
• Поставка блоков осуществляется в полной заводской готовности после контрольной сборки и испытания на предприятии;
• Специалисты нашего предприятия имеют аттестацию и необходимую квалификацию для проведения пуско-наладочных работ, подготовку персонала Заказчика к дальнейшей эксплуатации БААЗС.
